Jeu Sonic 1 qui ne sera lance pas

Kek-de-Mars · Message par **Kek-de-Mars** » 17 mars 2026 18:02

J'ai récupéré un jeu Sonic 1 qui ne sera lancé pas. Le PCB est nickel. Qu'est-ce qui peut empêcher le truc de se lancer? Il y a une puce, une résistance et un condensateur si je ne dis pas de bêtises...

Si quelqu'un a une idée ou une solution, elle sera là bienvenue...

Tryphon · Message par **Tryphon** » 17 mars 2026 19:06

Tas testé sur plusieurs MD bien sûr ?

Kek-de-Mars · Message par **Kek-de-Mars** » 17 mars 2026 20:16

Oui. J'ai nettoyé, et ma MD lit les autres jeux...

lincruste · Message par **lincruste** » 17 mars 2026 23:42

Tu as pas de résistance là-dessus, juste deux condensateurs.

Celui de droite tu peux essayer de le dessouder pour voir si ça change quelque chose, vérifie aussi les soudures de l'EPROM, sur la photo c'est pas possible de voir mais parfois tu peux avoir une soudure sèche. Si tes contacts sont bons c'est soit le condensateurs de 47μF qui a séché ou qui est devenu passant et qui provoque un court-circuit (d'où l'idée de le dessouder pour tester sans), soit la ROM qui a cramé.

Sauf si tu as acheté le multimètre et là c'est encore mieux tu peux tout de suite tester ce condo pour voir s'il est devenu passant sans le retirer.

darktet · Message par **darktet** » 18 mars 2026 00:09

Ainsi tout nu,ça ressemble a cela une cartouche Megadrive ?
C'est pas glamour^^

Plus sérieusement je peux pas t'aider.Vu que tu as fait le nettoyage.désolé.

Kek-de-Mars · Message par **Kek-de-Mars** » 18 mars 2026 08:54

Bon, quand je place mon multi (position Ohmmètre) sur le condo, ça me marque 9.1 et ça bouge pas...
Quand je le met en position pour savoir si ça passe, j'ai une non continuité (affichage 1) et de temps en temps j'ai une valeur genre 1264 qui s'affiche mais c'est pas tout le temps.

Message par **Gringos10** » 18 mars 2026 11:35

Tu as essayé de souffler? ^^

lincruste · Message par **lincruste** » 18 mars 2026 12:05

Dessoude-moi ce condensateur et essaye le jeu sans.

Kek-de-Mars · Message par **Kek-de-Mars** » 23 mars 2026 09:15

Condensateur dessoudé, ça ne fonctionne toujours pas...

C'est une résistance sur la première photo à gauche, le petit machin?

lincruste · Message par **lincruste** » 23 mars 2026 11:59

Bon donc c'est pas ton condensateur chimique qui fait court-circuit. Tu peux déjà en souder un neuf, 47μF 16V à la place.

Et comme je te disais plus haut, il n'y a pas de résistance, ce que tu vois à gauche noté C2 est un condensateur céramique, à l'époque ils étaient parfois dans ce format axial qui a disparu à ma connaissance (on est passé au format CMS).
Ces trucs sont quasiment increvables, tu peux quand même vérifier qu'il n'est pas devenu conducteur, ça ne coûte rien.

Pour en revenir à cette panne, si tu as bien vérifié les contacts et les soudures, il n'y a plus 36 solutions, il ne reste que ton eprom qui lâche.

Tu peux tenter la technique de la résistance 1 kΩ telle que décrite ici:

Ça a déjà sauvé plus d'une cartouche.

Kek-de-Mars · Message par **Kek-de-Mars** » 23 mars 2026 12:37

Obligé d'en remettre un de condensateur?

Kek-de-Mars · Message par **Kek-de-Mars** » 23 mars 2026 15:06

Le condensateur céramique n'est pas passant. J'ai testé comme dans la vidéo, j'ai les mêmes choses. Faut que je trouve une résistance 1kΩ du coup...

lincruste · Message par **lincruste** » 23 mars 2026 15:20

Kek-de-Mars a écrit : ↑
23 mars 2026 12:37
Obligé d'en remettre un de condensateur?

C'est pas dangereux de le retirer pour un test (quand ils claquent ça arrive qu'ils deviennent passants, et comme ils sont en parallèle ils font un court circuit ente le + et le - ), mais il faut le remplacer, ça régule la tension et ça filtre les fréquences indésirables.
Dans la vidéo en lien plus haut, le mec explique comment tester patte après patte avec le multimètre en mode testeur de diode avant de mettre la résistance, si t'as besoin d'explications en français hésite pas.

Kek-de-Mars · Message par **Kek-de-Mars** » 23 mars 2026 15:54

Pour la résistance, j'ai vu, et j'ai la même chose que le type, faut que je trouve une résistance, et un condo adéquats...

Kek-de-Mars · Message par **Kek-de-Mars** » 13 avr. 2026 14:38

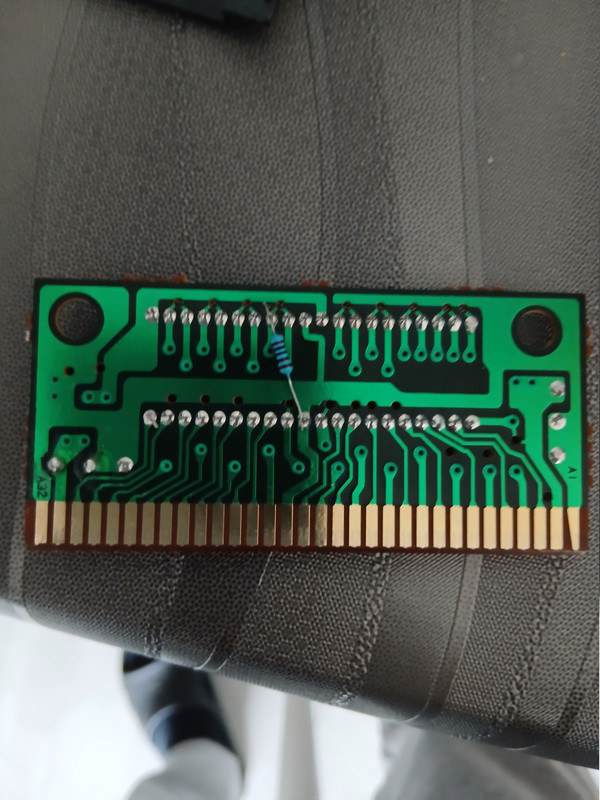

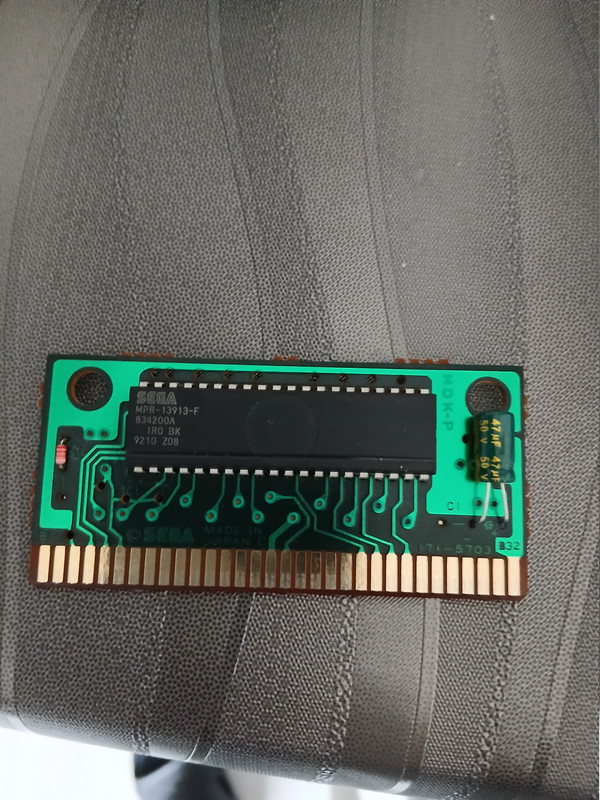

Et la magie opéra... Merci @licruste pour les composants et la solution. Quel bonheur de voir le logo SEGA s'afficher a l'écran!

ankx · Message par **ankx** » 13 avr. 2026 23:12

Joli, profite bien de ce très bon Sonic @Kek-de-Mars

JonMadlaine · Message par **JonMadlaine** » 14 avr. 2026 00:05

Waou bravo le travail d'équipe

lincruste · Message par **lincruste** » 14 avr. 2026 09:01

Haaaa ça me fait plaisir. Bien joué mec t'es un bon.

Kek-de-Mars · Message par **Kek-de-Mars** » 14 avr. 2026 11:04

lincruste a écrit : ↑
14 avr. 2026 09:01
Haaaa ça me fait plaisir. Bien joué mec t'es un bon.

N'exagérons rien quand même c'est de la soudure niveau 6ième générale. On faisait ça en Techno dans les année 90...

lincruste · Message par **lincruste** » 14 avr. 2026 11:40

C'est surtout parce que t'as pas lâché l'affaire que je t'ai félicité.

Message par **BeyondOasis** » 14 avr. 2026 11:41

Kek-de-Mars a écrit : ↑
14 avr. 2026 11:04

lincruste a écrit : ↑
14 avr. 2026 09:01
Haaaa ça me fait plaisir. Bien joué mec t'es un bon.
N'exagérons rien quand même c'est de la soudure niveau 6ième générale. On faisait ça en Techno dans les année 90...

Prends les compliments, c'est pas tous les jours qu'on en reçoit.

J'aimerais aussi qu'on me dise que ça me rend hyper sexy de savoir une belle soudure, malheureusement peu de chance que ça m'arrive
